一、背景分析

       一個管道井井蓋，對于繁華都市來說，就如一架機器上的一顆螺絲釘，機器由于有許許多多的螺絲釘?shù)穆?lián)接和固定,才成了一個堅實的整體,才能夠運轉自如,發揮它巨大的工作能力。螺絲釘雖小,其作用是不可估計的。但社會上的不法份子偏偏要破壞這種和諧的局面，以至于我們在大街小巷、偏遠道路處處可見被偷去井蓋的留下來的窟窿以及井蓋下被人盜取的電力線纜。電力、通信、市政井蓋以及地下線纜設施的管理已經成為當前我國安防領域急需攻克的一個難題，其中，安裝簡便成本低的前置傳感器和信號傳輸、控制技術是關鍵。針對目前市場上各種式樣的井蓋，但都大同小異，都是從井蓋的材料以及防盜設計方面來著手解決井蓋被盜現象的。井蓋丟失后不能及時報警和上報被盜位置及即時就近處警，容易造成安全隱患和財產損失。

     針對井蓋被盜以及破壞井下設施的嚴重情況，北京神州太訊科技有限公司經過多年的研發及項目實施的經驗，研發出新一代具有獨立知識產權的井蓋無線報警裝置，提出一套有效的解決方案，利用無線鏈路技術，微功耗探測技術，ＮＢ傳輸技術等先進技術，對非法打開井蓋行為啟動報警上傳到報警中心，報警中心軟件根據井蓋的編號和地圖，及時顯示報警及被打開井蓋所處位置，值班人員根據警情立即通知就近派出所以及維護人員到現場處理，抓捕盜賊，并及時對被盜井蓋實施修補，從而快速地解決安全隱患，減少財產損失。

二、系統簡介

井蓋防盜報警系統是北京神州太訊科技有限公司進過長期研發出來的一款用于電力、通信、市政井蓋非法開啟定位報警的產品，該管道井井蓋防盜報警系統采用無源井蓋開啟探測技術，利用無線鏈路技術，微功耗技術和無線傳輸技術，集中監控、集中管理，系統將每個井蓋監控采集器進行編碼，采集井蓋開啟信號后，通過ＮＢ基站接收開關信號并上傳至監控中心，監控中心根據井蓋的編碼確認井蓋的位置，并在地圖上彈出井蓋的位置及相關信息。2012年投入公安系統部分區域使用，運行良好，受到了首都公安領導的好評！

本系統采用無線加ＮＢ技術進行信息傳輸,在城市中心建立一個ＮＢ監控中心平臺,無需再搭建其他ＮＢ基站。此技術靈活性強、綜合成本低，性能穩定,施工方便，使用費用低廉。

井蓋無線ＮＢ報警器與報警平臺之間采用ＮＢ無線技術進行數據傳輸, 無距離限制。井蓋被打開時立刻不間斷的向平臺直接發射報警信號,通過ＮＢ無線網絡傳送到監控中心。

三、系統介紹

3.1 系統特色

2       真正意義上的網絡化管道井蓋監控

2       全程無線鏈路連接，覆蓋面積廣，對監控點數無限制，且定位穩定性高，同  時無網絡布線成本

2       可24小時全天候?qū)爡^(qū)內所有管道井蓋進行系統化跟蹤與管理

2       信息反饋實時性強，不仰仗人工巡邏，一旦有缺失現象發生，管理中心可以同步接收到報警報告，并可實時做出反應

2       井蓋非法打開后３秒內中心自動報警

2       井下終端氣密設計，滿足惡劣環境要求

2       井下終端自帶電池，電池使用壽命長3-5年

2       除更換電池外井下終端無需維護

2       后臺電子地圖實時自動聲光報警，提高處理效率

2       系統數據自動備份，并可提供流水單管理和查詢

2       全程自動作業，流程操作簡單，對維護人員素質要求低

2       成本可控，一次性終端單位成本投入較其它產品低，可持續運營成本低

3.2原理結構圖

3.3系統組成

管廊、電力管道井蓋防盜報警系統由前端井蓋位移報警探測儀、ＮＢ無線發射模塊，終端控制模塊，后端網絡服務器及接警中心管理平臺組成。

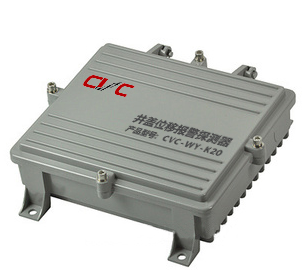

（1）井蓋位移報警探測儀

產品型號:CVC-WY-K20

2      井蓋位移狀態監測 ，適用各種材質的井蓋

2      井蓋非法打開報警，3秒內即可上傳到接警中心，并彈出地圖位置

2      無線傳輸，與基站傳輸距離3000-5000米，微功耗設計，防水、防塵、防潮，電源壽命3-5年，     觸發功耗：10毫瓦 DC12V  報警方式：開啟報警

2 具有發射距離遠的特點開闊地可達5000米。

 　　安裝方便：

   井下設備安裝：將發射盒安裝于管道井的側面，將探測盒直接吸附到井蓋的背面即可；轉發基站安裝：將轉發基站主機箱直接安裝在就近區域的室外位置即可，例如路燈的立桿上、過街天橋的橋梁上，需要提供220V供電，也可以使用太陽能供電。

（2）ＮＢ數傳模塊

NB-IoT具備四大特點：一是廣覆蓋，將提供改進的室內覆蓋，在同樣的頻段下，NB-IoT比現有的網絡增益20dB，相當于提升了100倍覆蓋區域的能力；二是具備支撐海量連接的能力，NB-IoT一個扇區能夠支持10萬個連接，支持低延時敏感度、超低的設備成本、低設備功耗和優化的網絡架構；三是更低功耗，NB-IoT終端模塊的待機時間可長達10年；四是更低的模塊成本，企業預期的單個接連模塊不超過5美元。

NB-IOT聚焦于低功耗廣覆蓋（LPWA）物聯網（IOT）市場，是一種可在全球范圍內廣泛應用的新興技術。其具有覆蓋廣、連接多、速率低、成本低、功耗低、架構優等特點。NB-IOT使用License頻段，可采取帶內、保護帶或獨立載波三種部署方式，與現有網絡共存。

３．４工作流程：

由服務器、 中心接警工作站及應用軟件組成。總控、分控中心建立在市級和區縣級城市管理部門或相關行業單位保衛部門，通過計算機接收井蓋監控采集終端的報警信息并與電子地圖結合，對各轄區內所屬的井蓋防盜進行統一指揮調度處警和對工程維護實行授權管理。

2       總部及各分中心兩級或者三級管理中心模式（報警同步，權限分開）

2       百度地圖、高德地圖，井蓋地理位置完全實時顯示。報警狀態下井蓋位置聲光報警提示

2       后臺數據兩次備份，日常維護、井蓋安裝、報警數據等流水單顯示及打印

2       總部電子地圖顯示全部管道及井蓋位置，分中心電子地圖顯示區域內管道及井蓋位置

2       井蓋信息數據庫：編號、井蓋歸屬、地域位置、材質、大小尺寸、電池信息及供貨廠商等信息

2       日常人員調度、施工與維護安排

3.5系統功能

2      井蓋的全天候24小時實時監控和管理

2      井蓋非法開啟實時報警及電子地圖顯示

2      后臺服務器數據庫可實現信息多重查詢和管理

2      總部及分中心兩級或者三級管理中心模式（報警同步，管理權限分開）

2      全網系統日常施工和維護管理

2      后臺系統自動備份

四、平臺功能介紹

ＮＢ中心監控平臺顯示ＮＢ基站的位置、井蓋的實時位置。主要功能有：歷史軌跡提取、存儲；向ＮＢ平臺上傳報警信息、定點布控；NB平臺下發指令，控制開關等信息，特定設備網上跟蹤；根據GPS地圖實現路徑、方向預測、及時通知相關ＮＢ監測、跟蹤、警戒。系統容量大，無數量限制．

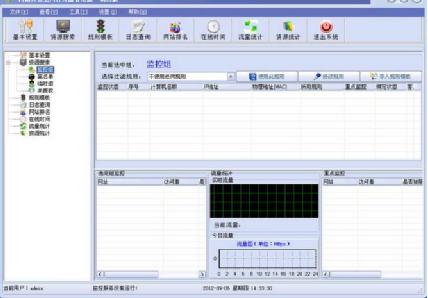

 整個軟件界面如下：

l        直接在PC電腦平臺上進行安裝，方便快捷。

l        可在平臺上實現最多幾十萬戶客戶在線管理，超大容量。

l        平臺軟件可實時監測井蓋報警器的在線情況，并可對其進行遠程數據的讀取和遠程操控。

l        平臺與井蓋報警器采用的是點對點的方式進行連接，不需用戶自建服務器，運作成本低。

l        可實現大華和?？档腄VR進行視頻報警聯動并在平臺進行管
